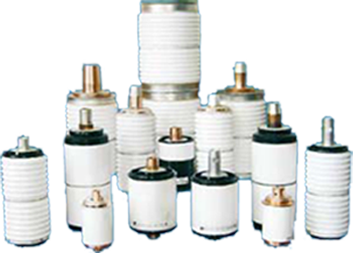

Камеры вакуумные дугогасительные

Вакуумные дугогасительные камеры являются определяющим комплектующим компонентом конструкции вакуумных выключателей, работа которых основана на гашении электрической дуги, возникающей при размыкании контактов в вакууме. Использование запатентованной оригинальной контактной системы дает меньшее сопротивление постоянному току по сравнению с другими российскими производителями аналогичного типа камер, на одном и том же контактном материале. Это решение позволяет повысить номинальный ток камеры. Размыкание контактов в вакууме исключает их электрохимическое разрушение, в результате чего достигается высшая эрозионная стойкость контактной пары и соответственно максимальный коммутационный ресурс вакуумных дугогасительных камер и выключателей на их основе в сравнении с выключателями других типов, в которых в качестве рабочей среды применяется масло или газ.
Отпадает необходимость в уходе за контактами в течение всего срока эксплуатации камеры. Работа контактов в вакууме делает невозможным какое-либо загрязнение окружающей среды, процесс становится бесшумным и пожаробезопасным. Высокие изоляционные свойства вакуумного межконтактного промежутка дают возможность уменьшить ход подвижного контакта и его скорость при размыкании, что облегчает работу привода. Вакуумные дугогасительные камеры изготавливаются по наиболее эффективной технологии – бесштенгельной технологии откачки и герметизации, с применением керамических изоляторов собственного производства.

Технические характеристики и габаритные размеры КДВ

Тип камер U ном,
кВ		 I ном,
А		 I откл. ном,
кА		 Ход контакта,
мм 		R электр,
мкОм		 Масса,
кг		 Габаритные размеры,
внешний диаметр х высота, мм

Контакторные

 КДВ/НЭВЗ -1,14-400 1,14 400 3,2 2,0 +0,2 150 0,39 Ø45 х 70 Cкачать
КДВ/НЭВЗ -1,14-630 1,14 630 4,5 3,0 +0,2 100 1,01 Ø65 х 96 Cкачать
КДВ/НЭВЗ 3-5/500 3 500 5,0 3 +1 180 0,50 Ø50,6 х 97 Cкачать
КДВ/НЭВЗ 10-5/400 10 400 5,0 5 +1 60 1,65 Ø78,5 х 185 Cкачать

Нагрузки

 КДВК-10 10 630 - 4 +2 90 0,38 Ø50,6 х 96 Cкачать
КДВН/НЭВЗ 10-315 10 630 - 4 +2 90 0,38 Ø50,6 х 96 Cкачать
КДВН/НЭВЗ 6-630-20 6 630 - 5 +1 40 1,15 Ø72 х 129 Cкачать
КДВН/НЭВЗ 10-630-20 10 630 - 5 +1 40 1,20 Ø85 х 129 Cкачать
КДВН/НЭВЗ 10-3/630 10 630 3 5 +1 150 0,2 Ø38 х 69 Cкачать

Силовые

 КДВ/НЭВЗ 6(10)-20/1000 6 (10*) 1000 20 6 +1 40 1,35 Ø72 х 123 Cкачать
КДВ/НЭВЗ 6(10)-20/1000-01 6 (10*) 1000 20 6 +1 40 1,43 Ø72 х 150 Cкачать
КДВ/НЭВЗ 6(10)-20/1000-02 6 (10*) 1000 20 6 +1 40 1,30 Ø72 х 131 Cкачать
КДВ/НЭВЗ 6(10)-20/1000-03 6 (10*) 1000 20 6 +1 40 1,55 Ø72 х 175 Cкачать
КДВ/НЭВЗ 6(10)-20/1000-04 6 (10*) 1000 20 6 +1 18 1,65 Ø72 х 155 Cкачать
КДВ/НЭВЗ 6(10)-20/1000-05 6 (10*) 1000 20 6 +1 40 1,58 Ø72 х 160 Cкачать
КДВ/НЭВЗ 6(10)-20/1000-06 6 (10*) 1000 20 6 +1 18 1,81 Ø72 х 163 Cкачать
КДВ/НЭВЗ 6(10)-20/1000-07 6 (10*) 1000 20 6 +1 18 1,70 Ø72 х 154 Cкачать
КДВ/НЭВЗ 6(10)-20/1600 6 (10*) 1600 20 6 +1 18 1,70 Ø72 х 155 Cкачать
КДВ/НЭВЗ 10-20/1000 10 1000 20 6 +1 40 2,10 Ø78,5 х 200 Cкачать
КДВ/НЭВЗ 10-20/1000-01 10 1000 20 6 +1 40 2,00 Ø78,5 х 175 Cкачать
КДВ/НЭВЗ 10-20/1000-02 10 1000 20 6 +1 40 2,07 Ø78,5 х 188 Cкачать
КДВ/НЭВЗ 10-20/1000-03 10 1000 20 6 +1 40 1,83 Ø81,5 х 200 Cкачать
КДВ/НЭВЗ 10-20/1000-04 10 1000 20 6 +1 40 1,73 Ø81,5 х 175 Cкачать
КДВ/НЭВЗ 10-20/1000-05 10 1000 20 6 +1 40 1,80 Ø81,5 х 188 Cкачать
КДВ/НЭВЗ 10-20/1600 10 1600 20 6 +1 30 2,30 Ø78,5 х 200 Cкачать
КДВ/НЭВЗ 10-20/1600-01 10 1600 20 6 +1 30 2,22 Ø78,5 х 180 Cкачать
КДВ/НЭВЗ 10-20/1600-02 10 1600 20 6 +1 30 2,60 Ø78,5 х 219 Cкачать
КДВ/НЭВЗ 10-20/1600-03 10 1600 20 6 +1 30 2,70 Ø78,5 х 240 Cкачать
КДВ/НЭВЗ 10-31,5/2000 10 2000 31,5 8 +1 15 3,24 Ø98 х 220 Cкачать

* - при дополнительной изоляции корпуса выключателя.
